Mi az induktor az EV töltésrendszerben?

Az induktor egy passzív elektronikai alkatrész, amely mágneses mező segítségével tárrolja az elektromos energiát. Az elektromosautos töltőrendszerekben az induktorok kritikus szerepet játszanak az áramstabilizálásban és a feszültség-ingadozások csillapításában. A DC-link szűrőkben és a bemeneti szűrőkben használatosak, hogy biztosítsák az egyenletes energiaszállítást az akkumulátorhoz. Minél kevesebb az induktor magvesztesége, annál hatékonyabb a töltési folyamat és annál kevesebb hő keletkezik az elektronika körül.

Az új IHXL sorozat fejlesztésének háttere

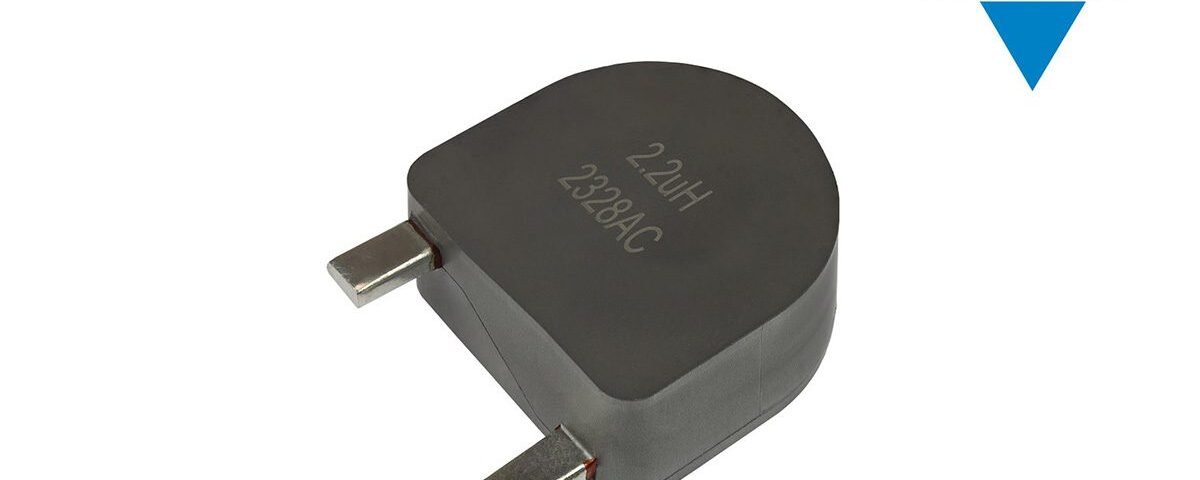

A modern elektromosauto-töltők egyre magasabb teljesítményt igényelnek, amely azt jelenti, hogy az alkatrészeknek nagyobb áramot kell szállítaniuk anélkül, hogy túl sok hőt termelne. A Vishay által kifejlesztett új vasötvözet maggal rendelkező IHXL induktorok pontosan erre a kihívásra válaszolnak. A 20%-os magveszteség-csökkentés jelentős előrelépés az induktor technológiában, hiszen közvetlenül fordítódik hatékonyságnövekedésbe és csökkent hőtermelésbe.

Az új induktorok fő jellemzői

Az új IHXL sorozat négy új modellből áll: két automotív szabványú változat AEC-Q minősítéssel és két kereskedelmi felhasználásra alkalmas verzió. Az eszközök két méretben érhetők el – a kisebb 1500-as (38,1 × 38,1 × 21,89 mm) és a nagyobb 2000-es (50,8 × 50,8 × 21,7 mm) típusban. Az induktivitás értéke akár 10 µH-ig terjedhet, maximális üzemi hőmérsékletük pedig +155 °C.

Az induktorok 55 amperes kezdeti áramtől 209 ampérig terjedő neveleges áramokra vannak méretezve. Ez a széles tartomány lehetővé teszi, hogy azonos alaptechnológiát alkalmazva különböző teljesítményszintű töltőrendszereket építsenek meg.

Technológiai innovációk az energiahatékonyság érdekében

A Vishay által alkalmazott összenyomott vasporvas-konstrukció mágneses árnyékolást biztosít, amely korlátozza a szórt mágneses fluxust. Ez azt jelenti, hogy a közeli alkatrészek kevésbé zavarják egymást, az elektromágneses összeférhetőség (EMC) javul a tradicionális, kitett tekerccsel rendelkező induktorokhoz képest. Az alacsony belső hőellenállás segít megelőzni a forró pontok kialakulását, és a lapos felső felület alkalmas külső hűtőbordák felszereléséhez.

A mag anyaga lágy szaturációs tulajdonságokkal rendelkezik, amely stabil induktivitást tart fenn még nagy tranziens áramcsúcsok során. Ez különösen fontos a kapcsolókonverteres alkalmazásokban, ahol az áramterhelés hirtelen és intenzíven ingadozhat.

Alkalmazási területek az elektromobilitásban és azon túl

• Akkumulátor töltőrendszerek: DC-link és bemeneti szűrők a gyors töltőkben
• Teljesítményelektronika: DC-DC konverterek az egyenáramú átalakítási folyamatokhoz
• Elektromosmotor-vezérlés: BLDC (kefe nélküli egyenáram) motormeghajtások
• Fáziscorrectió: Differenciális módú és boost PFC induktorok
• Megújuló energiasources: Napenergia és szélenergia konverziós rendszerek
• Ipari alkalmazások: Magasfrekvenciájú teljesítményfeldolgozás és -elosztás

Ár és elérhetőség

A Vishay rámutat arra, hogy az új IHXL eszközök előző generációs verziókhoz képest alacsonyabb áron érhetők el. Ez azt jelenti, hogy az OEM-gyártók és ellátási lánc-szereplők költséghatékonyabban tudjanak olyan töltőrendszereket összeállítani, amelyek egyidejűleg jobbak az energiahatékonyság és a megbízhatóság tekintetében.

Az elektromos autók töltési technológiájának jövője

Az induktor-technológia fejlődése szorosan kapcsolódik az elektromosauto-ipar modernizációjához. Ahogy az elektromosautos járművek akkumulátorai nagyobb kapacitásúvá válnak és a töltési idők csökkentésének igénye nő, a teljesítményelektronika minden alkatrésze kiegészítésére szükség lesz. Az olyan megoldások, mint a Vishay új IHXL induktorai, hozzájárulnak ahhoz, hogy a töltőberendezések még kompaktabbak, hatékonyabbak és megbízhatóbbak legyenek. Ez végső soron a felhasználók számára gyorsabb, biztonságosabb és költséghatékonyabb töltési élményt jelent.
