Új induktorgeneráció az elektromos autó töltéshez

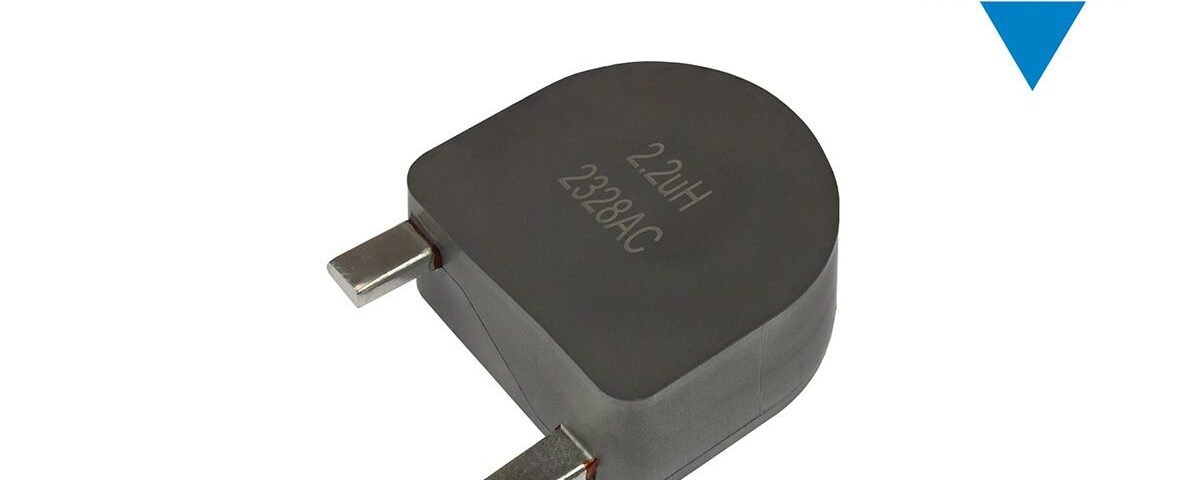

Az induktorok az elektromos autók és töltőrendszereik nélkülözhetetlen alkatrészei. A Vishay Intertechnology legújabb IHXL sorozata négy új eszközt hoz a piacra, amelyek speciális vasötvözet maganyaggal készülnek. Ez az anyagösszetétel a kulcs ahhoz, hogy az új induktorok hatékonyabban működjenek és kevesebb hőt termeljenek működés közben.

Mitől jobbak az új IHXL induktorok

Az új induktorok fő előnye a magveszteségek 20%-os csökkentése az előző generációhoz képest. Ez azt jelenti, hogy az elektromos autó töltőrendszere kevesebb energiát veszít el hőként, ezáltal hatékonyabban működik. A veszteségek csökkentésével egyidejűleg a hőtermelés is mérsékelt marad, ami hosszabb élettartamot és megbízhatóbb működést biztosít.

Az új induktorok két verzióban érhetők el: az AEC-Q szabvány szerinti autóipari minőségű változatok (IHXL1500VZ-3A és IHXL-2000VZ-3A), valamint a kereskedelmi felhasználásra szánt típusok (IHXL1500VZ-31 és IHXL-2000VZ-31). Mindkét korábbi generációnál alacsonyabb áron érhető el.

Alkalmazási lehetőségek az elektromobilitásban

Az új induktorok több fontos alkalmazási területen használhatók az elektromos autók világában:

• Akkumulátortöltő rendszerek DC-link szűrői és bemeneti szűrői
• DC-DC konverterek elektromos autó elektronikájában
• Szinuszos motormeghajtások (BLDC)
• Differential mode és boost PFC fojtótekercsek az autóipari alkalmazásokban
• Szolár és szélerőmű-rendszerek energiaátalakító eszközeiben

Műszaki paraméterek és teljesítmény

Az IHXL sorozat induktorai az 55 ampertől 209 amperig terjedő névleges áramokra vannak tervezve. Két házméretben kaphatók: az 1500-as típus (38,1 × 38,1 × 21,89 mm) és a nagyobb 2000-es kivitel (50,8 × 50,8 × 21,7 mm). Az induktivitás értéke akár 10 µH-ig is elérhető, a maximális üzemi hőmérséklet pedig +155 °C.

Mágnesesen árnyékolt szerkezet az EMC javításához

Az induktorok tömörített porított vasmagból készülnek, amely mágnesesen árnyékolt szerkezetet biztosít. Ez a kialakítás a szórt mágneses fluxust a komponensben tartja, csökkenti a szomszédos alkatrészekre gyakorolt elektromágneses hatást, és javítja az elektromágneses összeférhetőséget (EMC). Ez az előny különösen fontos az elektromos autók elektronikájában, ahol számos érzékeny alkatrész működik egymás közelében.

Ezzel ellentétben a hagyományos tekercselt kivitelezésű induktorok nyitott tekercsek szórt fluxust hoznak létre, amely negatívan befolyásolhatja a szomszédos elektronikai alkatrészeket.

Hőkezelés és stabilitás nagy terhelésnél

Az új induktorok alacsony belső hőellenállása segít megelőzni a túlmelegedési pontokat a komponensben. A lapos felső felület lehetővé teszi külső hűtőborda rögzítését, amely szükség esetén tovább javíthatja a hővezetést. Az induktor magja lágytelítési anyagból készült, amely a nagy tranziens áramcsúcsok során is stabil induktivitást tart fenn, ahelyett, hogy kemény telítésbe menne. Ez a tulajdonság kritikus a kapcsolókonverterek esetében, ahol az áramterhelés hirtelen megváltozhat.

Az induktorok szerepe az elektromos autó hatékonyságában

Az induktorok nem kapják meg azt a figyelmet, mint az akkumulátorok vagy az elektromotorok, de legalább annyira fontosak az elektromos autó energiahatékonyságában. A töltés, az energiaátalakítás és az áramszabályozás során az induktorok kritikus szerepet játszanak az energiaveszteségek minimalizálásában. A jobb induktorok azt jelentik, hogy az elektromos autó töltőrendszere gyorsabban és hatékonyabban működik, ami közvetlenül befolyásolja az ügyfél költségeit és az üzemeltetési időket.
